商用电磁炉的电源保险管，通常设置在整流桥的输入端。当桥短路时，保险管对输入电路起到保护作用，当功率管短路时，保险管也对桥起到保护作用。但是，谐振电路的高频电容变质或损坏而失谐时，保险管与功率管同时烧断，在这种情况下，保险管对功率管起不到保护作用。尽管功率管的额定连续电流远大于保险管的熔断电流，但实际情况是，两者同时烧断。保险丝的熔断时间不是超前功率管，而是与功率管同步。

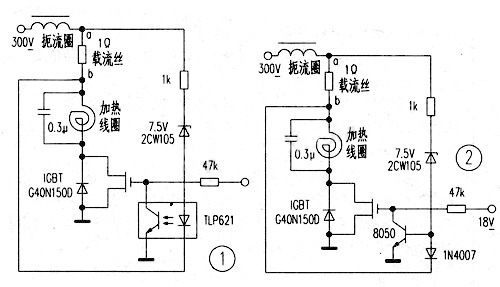

本电路的设计，当大电流涌入功率管时，电流量检测电路工作，关闭功率管，使功率管得到保护，保护电路如图1所示。图1中的载流元件是截用一段1Ω的3000W电炉丝，以降低额定电流，从而降低炉丝的发热温度。1Ω电炉丝的螺距拉大，以增大散热效果。该段电炉丝若能铸成带散热片的成品件，效果更为理想。固定1Q电阻丝用的接线柱，选用外方内圆的项孔件，用螺丝紧固在穿孔线路板上。1Ω载流丝串在扼流圈与振荡线圈之间，a、b间有几安的电流流过，则a、b间就有几伏的电压。若设定功率管IGBT的额定工作电流为8.2A，则Uab＝8.2V。在a、b端并入光耦TLP621电路，工作电流决定于稳压管的选取稳压值。稳压管选用7.5v的2CWl05，在功率管的栅极和源极间并入光耦TLP621的光敏电路，当a、b间的电流超过8．2A时，检测电路工作，发光管发光，光敏管导通，栅极接地失压，功率管自行关断，功率管受到保护。
（图2）为（图1）的功能相同电路，只是将检测电路中的光耦换为分立件，以利在电路板上的灵活安装。
该电路对电流检测灵敏，过流自断几乎没有延时，保护方案有效，缺点是载流元件选用发热炉丝，装接时要注意线路板的空位选取或设定，要特别注意防热和散热的安全性。
该电路对电流检测灵敏，过流自断几乎没有延时，保护方案有效，缺点是载流元件选用发热炉丝，装接时要注意线路板的空位选取或设定，要特别注意防热和散热的安全性。
